Afzuigkist: vaste of loshangende motor?

Motorophanging en behuizing zijn twee keuzes

Bij het kiezen van een afzuigkist kom je termen tegen als MDF, metalen kist, vaste motor en softbox. MDF en metaal beschrijven de behuizing. Vast of loshangend beschrijft hoe de motor met ventilator daarin gemonteerd is. Verwar die eigenschappen niet: een houten kist kan beide motorophangingen hebben.

Een afzuigkist verplaatst lucht via een ventilator in een omkasting. Die omkasting maakt de kist nog geen koolstoffilter. Als geurfiltratie nodig is, selecteer je het filter apart als onderdeel van het luchttraject.

Wat doet een vaste motor?

Een vaste motor is aan de constructie van de kist bevestigd. Bekijk bijvoorbeeld de Torin MDF 1500 met vaste motor. De kist zelf moet voldoende worden ondersteund en de kanaalaansluitingen mogen geen gewicht van lange slangtrajecten dragen. Let ook op de ruimte die je nodig hebt voor montage en onderhoud.

Een vaste motor zegt niets over de regeltechniek. Het is een mechanische aanduiding. Leid daar geen dimmercompatibiliteit, stroomverbruik of geluidsniveau uit af.

Wat doet een loshangende motor?

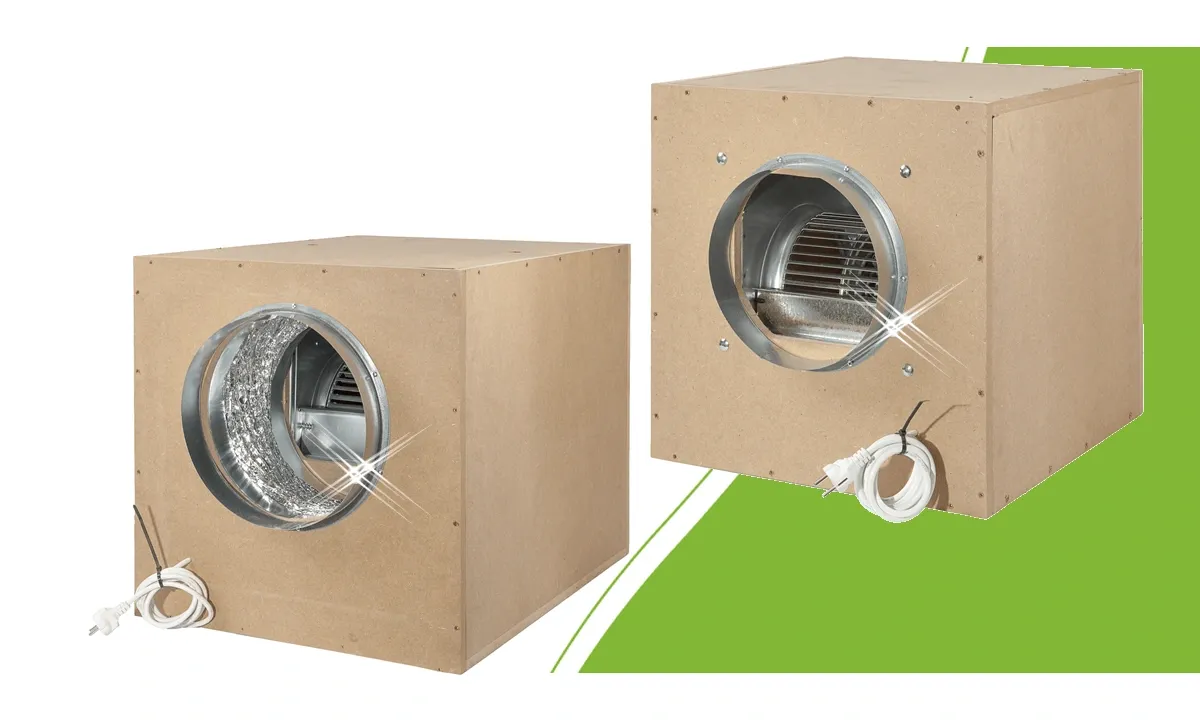

Bij een softbox of loshangende uitvoering is de motor met ventilator binnen de behuizing opgehangen. Daardoor is hij mechanisch ontkoppeld van de kist en wordt de overdracht van trillingen beperkt. De Torin MDF 1500 met loshangende motor is een voorbeeld in dezelfde modelklasse als de vaste MDF 1500.

Ontkoppeling lost niet elke geluidsbron op. Lucht die door een vernauwing, bocht of uitblaas beweegt kan nog steeds hoorbaar zijn. Een loshangende motor is daarom geen belofte van een geruisloze installatie. Vergelijk dB-waarden alleen als meetafstand, stand en opstelling overeenkomen.

Zo maak je een eerlijke vergelijking

Zet modellen met dezelfde genoemde capaciteit naast elkaar. Vergelijk dan materiaal, motorophanging, formaat, aansluitingen en meegeleverde onderdelen. Ons assortiment heeft ook een metalen 1500 met vaste motor en een metalen 1500 met loshangende motor. Daarmee kun je de motorophanging binnen één materiaal vergelijken.

Het getal in de modelnaam is geen gegarandeerde luchtverplaatsing in ieder kanaal. De ventilator werkt tegen de weerstand van de volledige installatie. Een prestatiecurve van het exacte model helpt om luchtverplaatsing en druk bij elkaar te beoordelen. Zonder die curve is een vaste opbrengst onder belasting niet vast te stellen.

Beoordeel het volledige luchttraject

Selecteer een passend koolstoffilter en controleer de werkcapaciteit en aansluiting. Plan vervolgens luchtslangen en flenzen. Houd het traject kort, ondersteun het kanaalwerk en vermijd onnodige scherpe bochten. Controleer zowel de inlaat als de uitlaat; ga niet uit van gelijke aansluitmaten.

Een grotere kist compenseert niet vanzelf een ongunstig luchttraject. Beoordeel eerst waar weerstand ontstaat en welke luchtverplaatsing je werkelijk nodig hebt. Een vaste vierkantemeterregel houdt geen rekening met warmte, vocht en kanaalwerk.

Controleer de elektrische regeling apart

Kies een klimaatregelaar pas als motortype, toegestane regelmethode, maximale stroom en aansluiting bekend zijn. Gebruik de gegevens van het exacte model en typeplaatje. Gegevens van een andere Torin motor of een foam box zijn niet zonder meer overdraagbaar.

Checklist vóór je bestelt

1. Gewenste luchtverplaatsing en weerstand van het luchttraject.

2. Exact model en vaste of loshangende motor.

3. MDF of metalen behuizing, beschikbare ruimte en ondersteuning.

4. Inlaat, uitlaat, filter, slang en passende hulpstukken.

5. Toegestane regeling, stroom en elektrische aansluiting.

6. Bereikbaarheid voor montage en onderhoud.

Bekijk de afzuigkisten met vaste motor en de MDF afzuigkisten. Stuur ons je modelgegevens en luchttraject als je tussen twee uitvoeringen twijfelt. Wij helpen je de combinatie te beoordelen.
