DimLux LED-lichtplan: formaat, PPFD en verbruik
Maak een lichtplan voor DimLux Xplore of Xtreme MKII: meet je ruimte, beoordeel PPFD-kaarten en bereken het verbruik met het werkelijke ingangsvermogen.
Meet het teeltvlak en de vrije hoogte
Een DimLux LED-lichtplan begint bij de ruimte waar het licht terechtkomt. Meet de lengte en breedte van het teeltvlak en noteer de vrije hoogte boven het gewas. Een oppervlak van 1,2 bij 1,2 meter is 1,44 vierkante meter. De buitenmaat van een tent vertelt nog niet hoeveel ruimte overblijft voor ophanging, ventilatie en kabels.
Teken het armatuur op schaal in je opstelling. Reserveer voldoende vrije ruimte voor ophanging en warmteafvoer en bepaal of je één lamp of meerdere armaturen naast elkaar gebruikt. Een hoog wattage bewijst op zichzelf niet dat de lichtverdeling bij jouw oppervlak past.
Leg de exacte DimLux-uitvoering vast

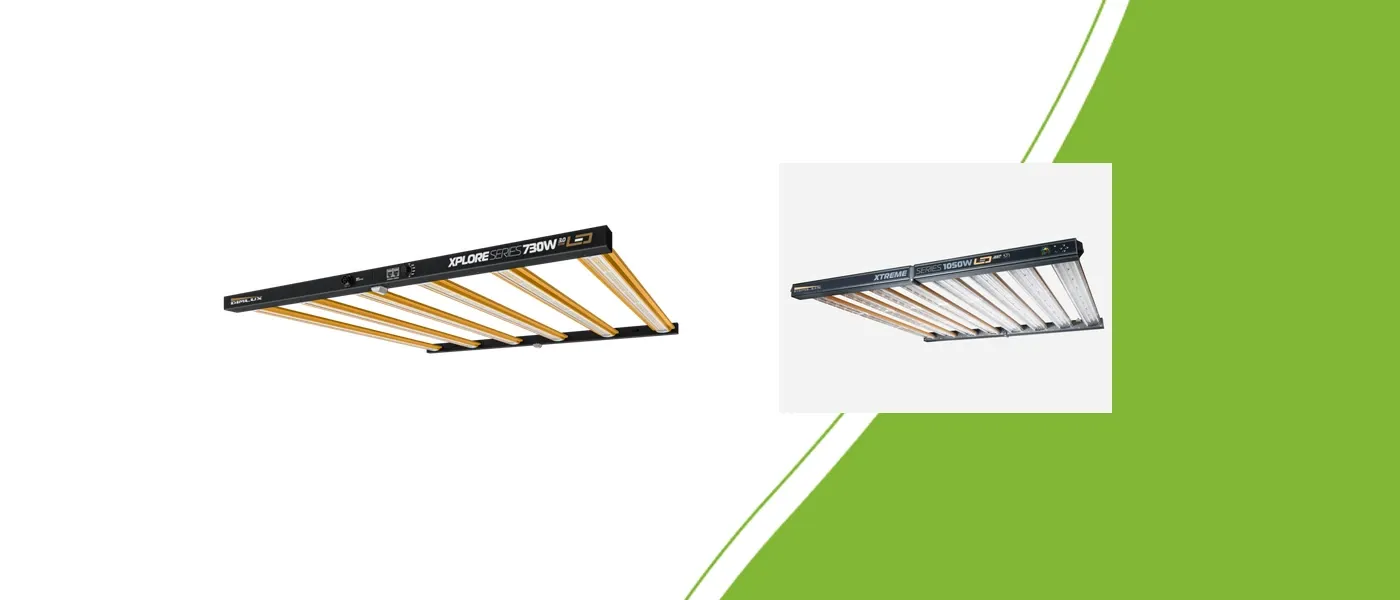

Het LED-assortiment bevat Xplore CompactLine 100W en 200W, Xplore 730W standaard en 9X in 2.7- en 3.0-uitvoering, en Xtreme MKII 550W, 800W en 1050W met NIR. Schrijf de volledige productnaam in je lichtplan. Zo voorkom je dat een lichtkaart of montageadvies van een andere generatie wordt gebruikt.
De oorspronkelijke Xplore 2.7 heeft afmetingen van 1063 × 1118 × 54 mm in de standaardversie en 900 × 960 × 54 mm als 9X. Deze maten horen bij die generatie. Neem ze niet automatisch over voor een andere uitvoering; beoordeel ook de lichtverdeling op je teeltvlak.
Lees een PPFD-kaart als een meetopstelling
PPF beschrijft de fotonenstroom uit de bron. PPFD beschrijft hoeveel licht per vierkante meter op een meetvlak terechtkomt, uitgedrukt in µmol/m²/s. Bekijk bij een kaart het oppervlak, de ophanghoogte, de dimstand en de meetomstandigheden. Vergelijk alleen kaarten met vergelijkbare uitgangspunten.
Kijk naar het gemiddelde én naar randen en hoeken. Eén hoge middenwaarde vertelt niet hoe gelijkmatig het hele teeltvlak wordt belicht. Bij meerdere armaturen verandert de overlap; een kaart van één lamp is dan niet automatisch het lichtplan voor de hele ruimte.
Houd PAR en totale lichtoutput uit elkaar
Controleer het golflengtebereik achter een getal. PAR over 400–700 nm en een totaalwaarde over 350–800 nm inclusief NIR hebben een andere afbakening. Vergelijk die waarden niet alsof ze hetzelfde meten. NIR is ook geen andere naam voor UV.
Xtreme MKII + NIR biedt een instelbaar spectrum. Noteer daarom naast de intensiteit ook de gebruikte spectruminstelling wanneer je een meting vastlegt. Gebruik steeds de gegevens en bediening van het exacte model.
Bereken dagelijks verbruik met ingangsvermogen
Gebruik deze berekening: ingangsvermogen in watt ÷ 1000 × branduren per dag = kWh per dag. Een voorbeeld bij werkelijk 730W en 12 branduren is 0,730 × 12 = 8,76 kWh per dag. Dit is een rekenvoorbeeld, geen aanbevolen lichtschema of gegarandeerd verbruik van iedere 730W-uitvoering.
Gebruik bij dimmen het bijbehorende ingangsvermogen of een meting. Neem niet automatisch aan dat een ingestelde dimwaarde precies hetzelfde percentage stroomverbruik betekent. Vermenigvuldig het berekende verbruik met je eigen stroomtarief wanneer je kosten vergelijkt.
Controleer en bewaar het lichtplan
Leg model, plaatsing, ophanghoogte, lichturen, dimstand en meetgegevens samen vast. Controleer na montage de werking en beoordeel de verdeling opnieuw op het werkelijke teeltvlak. Herhaal dit na een wijziging in hoogte of opstelling.
Neem bladtemperatuur en ventilatie mee in je beoordeling. Lichtvermogen, luchtklimaat en de temperatuur van het blad beïnvloeden samen de teeltomstandigheden. Leg de uitgangspunten vast en beoordeel wijzigingen één voor één.
