Ventilatie hulpstukken kiezen: diameter, passing en verloop

Leg iedere aansluiting apart vast

Maak een eenvoudige schets van je luchttraject. Noteer bij afzuiger, filter, slang en kanaalstuk de aansluitdiameter en welke delen over of in elkaar moeten schuiven. Meet een bestaande aansluiting wanneer de maat onbekend is. De buitenmaat van een aansluitbus is iets anders dan de binnenmaat van een slang.

Bij flenzen en ventilatie hulpstukken kiezen we eerst de functie. Een recht verbindingsstuk koppelt onderdelen; een verloop overbrugt verschillende diameters. Een flens maakt een kanaalaansluiting op een passend vlak of apparaat. De plaat om de flens vertelt niet welke slangmaat past.

Dezelfde maatnaam is nog geen passende koppeling

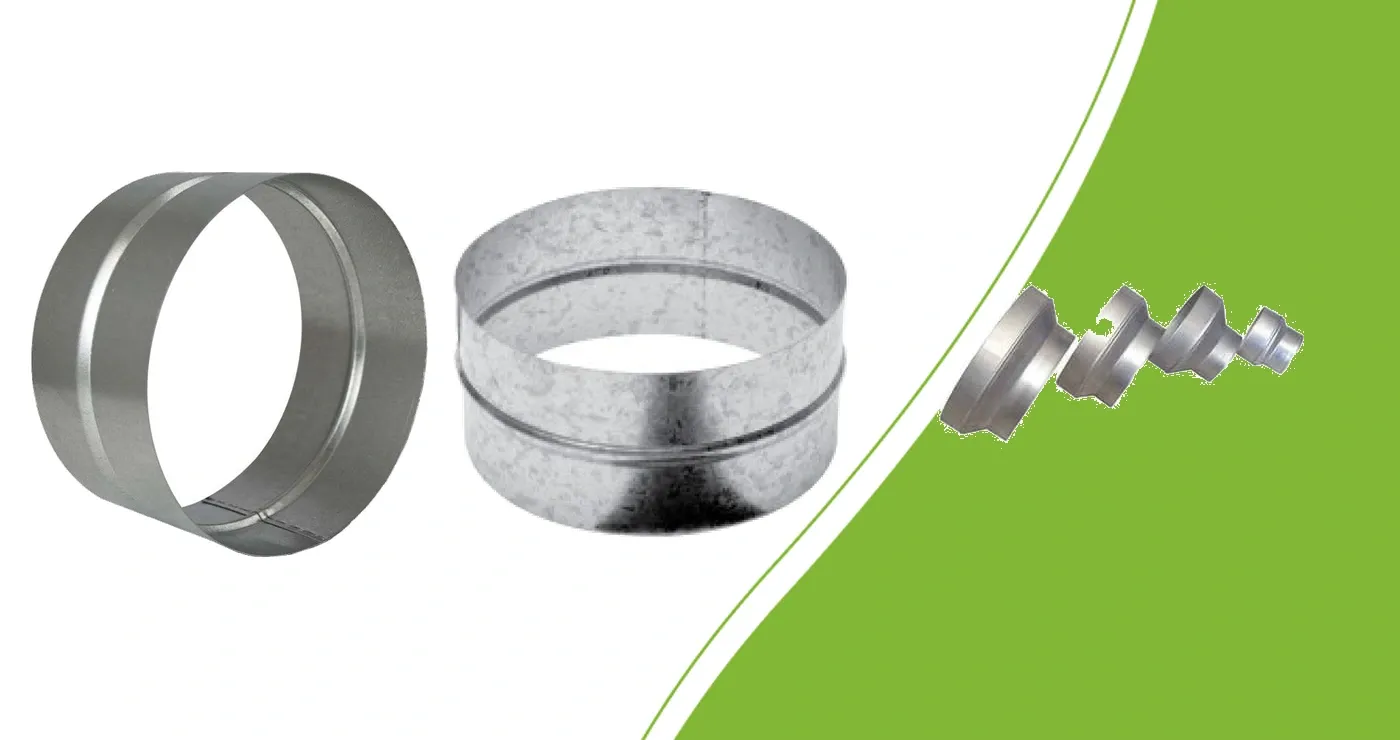

In het assortiment bestaan bijvoorbeeld een steekverbinding 160 mm voor slang en een steekverbinding 160 mm voor een hulpstuk. Controleer welke uitvoering jouw koppeling nodig heeft. Leid de passing niet alleen af uit het getal 160.

Let ook op maatnamen die dicht bij elkaar liggen, zoals 125 en 127 mm. Die mogen niet zonder controle als dezelfde aansluiting worden behandeld. Vergelijk binnen- en buitenmaat, insteeklengte en het bedoelde slangtype. Een klem is bedoeld om een passende verbinding vast te zetten, niet om een te groot verschil in diameter weg te drukken.

Controleer beide zijden van een verloop

Bij een verloop 160–200 mm moeten beide aansluitzijden bij het traject passen. Controleer daarnaast de inbouwlengte: tussen ventilator, wand en slangbocht moet voldoende ruimte blijven voor het onderdeel en de bevestiging.

Een verloop lost een maatverschil op, maar maakt een vernauwing niet stromingsneutraal. Een ronde doorgang van 160 mm heeft ongeveer 64% van de doorsnede van 200 mm. Dat is een geometrische vergelijking, geen percentage luchtverlies. De werkelijke luchtstroom hangt af van ventilator, filter, kanaallengte en alle hulpstukken samen.

Plan montage en onderhoud mee

Leg het traject eerst los uit. Controleer of aansluitingen recht en zonder spanning in elkaar passen. Houd ruimte vrij om een klem te bedienen en een onderdeel later te vervangen. Een korte route met passende onderdelen werkt praktischer dan een reeks verloopstukken die alleen een eerdere verkeerde keuze corrigeert.

Bevestig en dicht de verbinding af op een manier die bij de onderdelen hoort. Ondersteun zwaardere delen afzonderlijk. Controleer na montage of de slang niet knikt of wordt ingedrukt. Lees onze montageaanpak voor flens en slangklem voor de bevestiging.

Bestel met een aansluitlijst

• Noteer functie en maat aan beide kanten van elke verbinding.

• Controleer binnenmaat, buitenmaat en bedoelde passing.

• Neem inbouwlengte, bochtruimte en bereikbaarheid mee.

• Kies passende bevestiging en afdichting.

• Beoordeel de complete luchtweg na de montage.

Heeft jouw traject een aftakking nodig? Vergelijk dan T-stuk en Y-stuk voordat je de aansluitlijst definitief maakt.
