T-stuk of Y-stuk voor ventilatie: welke aftakking kies je?
Een T-stuk en een Y-stuk maken allebei een vertakking, maar sturen de lucht anders door het kanaal. Kies op route, aansluitmaten en de weerstand van beide takken.
Teken eerst de luchtstroom
Teken waar de lucht vandaan komt en waar die naartoe moet. Maak onderscheid tussen één luchtstroom verdelen en twee luchtstromen samenvoegen. Markeer de plaats van ventilator, filter en beide kanaaltakken. Zo beoordeel je een ventilatiehulpstuk vanuit de hele opstelling.
Meet ook de beschikbare ruimte. Een onderdeel dat op de slang past kan alsnog verkeerd uitkomen wanneer er meteen een scherpe knik achter nodig is. Reserveer ruimte voor het hulpstuk, de aansluitingen en een vloeiende slangroute.
Wat onderscheidt de vormen?

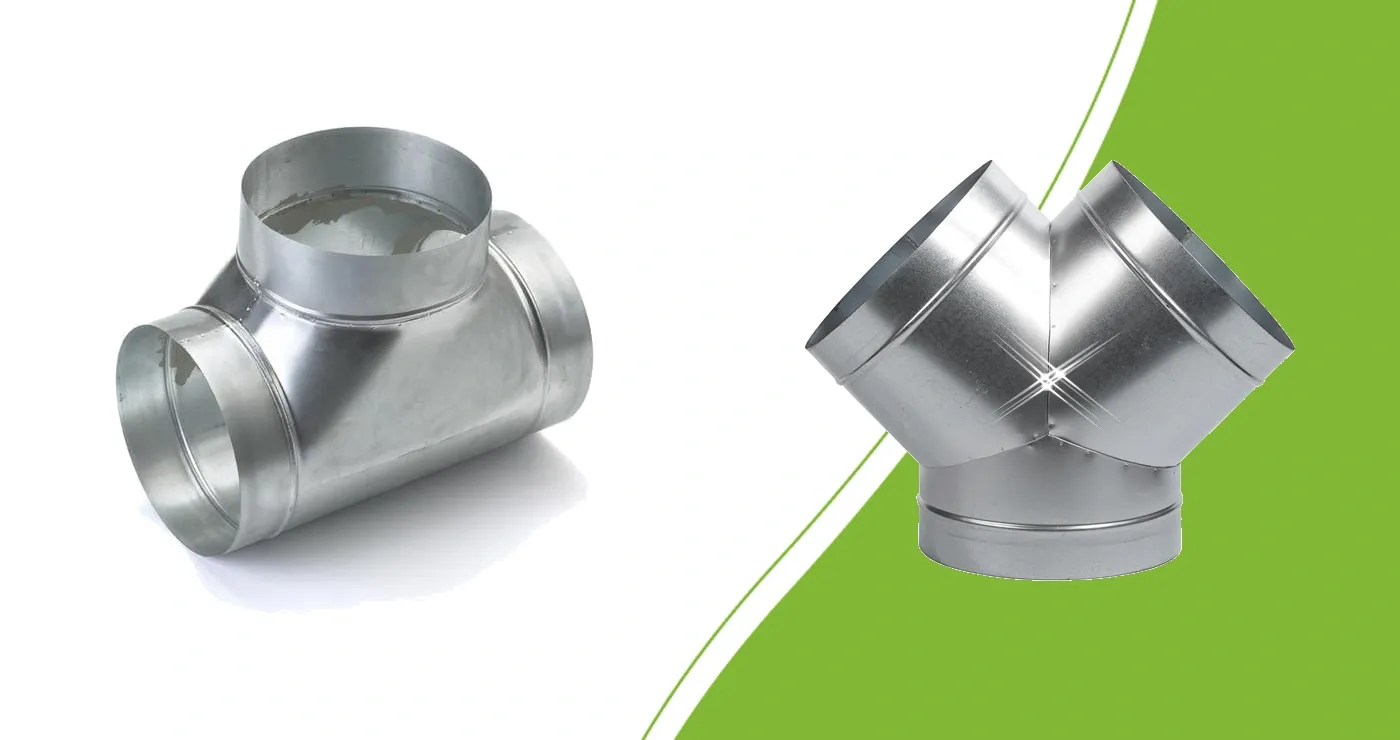

Bij een T-stuk staat de zijtak haaks op het doorgaande kanaal. Dat kan praktisch zijn wanneer de route recht doorloopt en een aansluiting zijwaarts nodig is. Een Y-stuk gebruikt een schuine vertakking. Die vorm kan beter aansluiten op twee schuin weglopende takken.
Vergelijk de werkelijke vorm en stromingsrichting. Een geleidelijker richtingsverandering kan gunstiger zijn voor de stroming, maar de naam Y-stuk bewijst geen vast capaciteitsvoordeel. Hoek, diameter, kanaallengte en de rest van de installatie tellen mee. Voor het omleiden van één kanaal is een bocht de gerichtere keuze.
Controleer alle drie aansluitingen
Een vertakking heeft drie aansluitpunten. Controleer voor ieder punt de diameter en passing. Bekijk bijvoorbeeld een T-stuk 160 mm naast een Y-stuk 160 mm, maar neem niet aan dat iedere andere uitvoering drie identieke aansluitmaten heeft.
Een combinatie van hoofdleiding en kleinere zijtak vraagt een passend onderdeel of een bewuste diameterovergang. Kies de maat op de benodigde luchtweg; alleen de bestaande slang passend krijgen is onvoldoende. Onze uitleg over diameter en verlopen helpt bij die controle.
Twee takken betekenen geen verdeling van vijftig procent
Lucht verdeelt zich op basis van de weerstand in het traject. Twee even grote aansluitingen leveren daarom niet automatisch dezelfde luchtstroom. Een korte, rechte tak en een lange tak met bochten vormen verschillende luchtwegen. Ook aangesloten filters en andere onderdelen beïnvloeden het resultaat.
Een T- of Y-stuk is bovendien geen regelklep of terugslagklep. Als je afzonderlijke takken wilt regelen of terugstroming wilt beperken, moet de installatie daar passende voorzieningen voor hebben. Beoordeel ook wat er gebeurt wanneer een ventilator of één aangesloten toestel uit staat.
Controleer het resultaat na montage
Ondersteun de vertakking en voorkom dat slangen aan de aansluitingen trekken. Werk de verbindingen zorgvuldig af met passende klemmen en afdichting. Controleer beide takken met de complete installatie in bedrijf; beoordeel niet alleen de lucht direct bij de ventilator.
Meet de luchtstromen wanneer de verdeling belangrijk is. Een hand bij de uitlaat geeft geen nauwkeurige volumemeting. Verander niet meteen de ventilatorsnelheid om een verkeerde route te compenseren. Controleer eerst knikken, lekkage, onnodige vernauwingen en verschillen tussen de takken. Gebruik onze montagecheck voor luchtslangen om de aansluitingen na te lopen.
